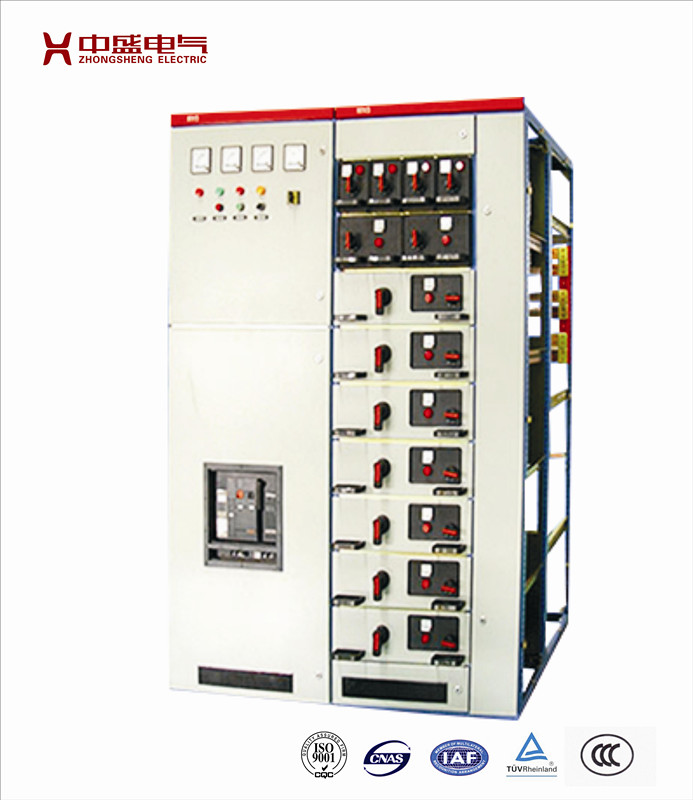

產品概述

  MNS型低壓開關設備是采用標準模件、由工廠組裝（FBA）的低壓開關柜，它適用于交流50/60Hz，額定工作電壓≤660V，額定電流6300A及以下的供配電系統，作為電能分配、轉換、控制和無功功率補償之用。

性能特點

1.結構合理，技術水平高。MNS開關柜的額定載流量，分?jǐn)嗄芰Γ瑒?dòng)熱穩定性能指標均高于其它型號的低壓開關柜，并且維護方便，安全可靠。

2.防護性能好。MNS是全隔離的開關柜，內部隔室滿足IEC439-1“形式4”的規定，外殼防護等級為IP31、IP40、IP54。

3.聯鎖可靠。MNS的防誤操作聯鎖由斷路器操作手柄機構和抽屜位置機械聯鎖操作機構共同完成，其設計精確、邏輯性極強，能有效地防止各種可能出現的誤操作，并且能與運行方式相結合靈活地實現柜間聯鎖。

4.方案齊全，組合方便。MNS以8E為基本單元，功能單元有8E/4、8E/2、6E、8E、12E、16E、24E、32E、72E，一臺MCC柜最多時可布置36個功能單元，而且可實現PC，MCC混裝，為壓縮柜子數量，靈活選擇方案提供了有利條件。

產品型號

使用環境

　　環境溫度：-10℃～+40℃；

　　相對濕度：＜85%，不凝露；

　　海拔高度：低壓不超過2000m，高壓不超過1000m（超過時須特殊設計）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

IEC60439(1992) 《低壓成套開關設備和控制設備》

中國國家標準：

GB/T14048_1-93 《低壓開關設備和控制設備總則》

GB7947-87   《絕緣導體和裸導體的顏色標志》

GB7251-97   《低壓成套開關設備和控制設備》

JB/T9661-99  《低壓抽出式成套開關設備》

JB4012-85   《低壓空氣式隔離器、開關、隔離開關及熔斷器組合電器》

GB3983_1-89  《低電壓并聯電容器》

GB7947-87   《絕緣導體和裸導體的顏色標志》

產品方案

訂貨須知

--一次線路方案及單線系統圖，系統的用途、額定電壓、額定電流、額定短路開斷電流等數據；

--開關柜的排列圖和配電室的平面布置圖；

--進、出線電纜的規格；

--每臺開關柜內部需裝配的各種電器設備詳細的型號、數量及規范，其他附件的名稱、型號和數量，開具設備清單；

--二次回路展開圖；

--柜體顏色等其他特殊要求。
